Przerobienie silnika trójfazowego na jednofazowy to zadanie, które może wydawać się skomplikowane, ale istnieje kilka prostych metod, które można zastosować. Wiele osób decyduje się na tę konwersję, aby dostosować silnik do jednofazowej sieci zasilającej, co jest szczególnie przydatne w domowych warsztatach czy małych zakładach. W tym artykule przedstawimy różne metody konwersji, takie jak wykorzystanie sztucznej trzeciej fazy, obrotowego konwertera fazowego oraz napędu o zmiennej częstotliwości (VFD).
Każda z tych metod ma swoje zalety i wady, a odpowiedni wybór zależy od specyficznych potrzeb użytkownika oraz zastosowania. Zrozumienie, jak działają te techniki, pomoże w podjęciu właściwej decyzji oraz zapewni bezpieczne i efektywne działanie silnika po przeróbce.
Kluczowe informacje:- Metoda sztucznej trzeciej fazy polega na podłączeniu kondensatora do uzwojeń silnika, co wymusza przesunięcie kątowe faz.
- Obrotowy konwerter fazowy umożliwia zasilanie wielu silników trójfazowych z jednofazowej sieci, ale jest kosztowny w eksploatacji.
- Napęd o zmiennej częstotliwości (VFD) przekształca prąd jednofazowy na trójfazowy, ale wymaga obniżenia parametrów znamionowych.
- Właściwe dobranie kondensatorów jest kluczowe dla uzyskania odpowiedniego momentu obrotowego silnika.
- Bezpieczeństwo i przestrzeganie norm są niezbędne podczas konwersji silników elektrycznych.
Jak przerobić silnik trójfazowy na jednofazowy - metody i materiały
Przerobienie silnika trójfazowego na jednofazowy to proces, który może być bardzo przydatny w różnych zastosowaniach, zwłaszcza w domowych warsztatach. Istnieje kilka metod konwersji, które można zastosować, aby dostosować silnik do jednofazowej sieci zasilającej. Najpopularniejsze z nich to: metoda sztucznej trzeciej fazy, obrotowy konwerter fazowy oraz napęd o zmiennej częstotliwości (VFD). Każda z tych metod ma swoje zalety oraz ograniczenia, które warto rozważyć przed podjęciem decyzji.
Wybór odpowiedniej metody konwersji zależy od specyficznych potrzeb oraz dostępnych zasobów. Niezależnie od wybranej opcji, ważne jest, aby mieć na uwadze materiały i narzędzia, które będą potrzebne do przeprowadzenia przeróbki. Właściwe przygotowanie i zrozumienie procesu konwersji pozwoli na uzyskanie optymalnych wyników oraz zapewnienie bezpieczeństwa podczas pracy z urządzeniami elektrycznymi.
Wybór odpowiedniej metody konwersji silnika trójfazowego
Wybór metody konwersji silnika trójfazowego na jednofazowy powinien opierać się na kilku kluczowych czynnikach. Przede wszystkim, należy rozważyć koszt każdej metody, ponieważ niektóre z nich mogą wymagać większych nakładów finansowych na zakup sprzętu. Kolejnym istotnym czynnikiem jest kompleksowość instalacji; niektóre metody mogą być bardziej skomplikowane, co może wymagać dodatkowych umiejętności lub doświadczenia. Ostatecznie, warto również uwzględnić zastosowanie silnika, aby wybrać metodę, która najlepiej odpowiada potrzebom konkretnego projektu.
Potrzebne materiały i narzędzia do konwersji
Do przeprowadzenia konwersji silnika trójfazowego na jednofazowy niezbędne będą odpowiednie materiały i narzędzia. W przypadku metody sztucznej trzeciej fazy, kluczowym elementem będą kondensatory, które muszą być dobrane do obciążenia silnika. Dodatkowo, przydatne będą narzędzia do montażu, takie jak wkrętaki, szczypce czy lutownice. W przypadku obrotowego konwertera fazowego, konieczne może być zakupienie dodatkowego sprzętu, który umożliwi prawidłowe zasilanie silnika. Warto również mieć na uwadze, że niektóre metody mogą wymagać specjalistycznych narzędzi oraz komponentów.
| Typ materiału | Przykłady |
| Kondensatory | Wima MKP, Kemet, Panasonic |
| Obrotowy konwerter fazowy | Phase-A-Matic, American Rotary |
| Napęd o zmiennej częstotliwości (VFD) | ABB, Schneider Electric, Siemens |
Sposób 1: Sztuczna trzecia faza - prosta metoda
Metoda sztucznej trzeciej fazy jest jedną z najprostszych i najczęściej stosowanych technik przeróbki silnika trójfazowego na jednofazowy. Polega ona na podłączeniu dwóch uzwojeń silnika do jednofazowej linii zasilającej, a dla trzeciego uzwojenia wykorzystuje się kondensatory, które tworzą sztuczną trzecią fazę. Kondensatory muszą być odpowiednio dobrane do obciążenia, aby uzyskać przesunięcie kątowe między fazami wynoszące 90 stopni. Warto pamiętać, że nieprawidłowe dopasowanie kondensatorów może prowadzić do dużych odchyleń i zmniejszenia momentu obrotowego silnika.
Instalacja sztucznej trzeciej fazy wymaga staranności i precyzji. Przed przystąpieniem do pracy, należy dokładnie zaplanować, jakie kondensatory będą potrzebne oraz jak je podłączyć. Proces instalacji nie jest skomplikowany, ale wymaga zrozumienia podstawowych zasad działania silnika oraz układów elektrycznych. Dzięki tej metodzie można uzyskać zadowalające wyniki, a także znacznie obniżyć koszty w porównaniu do bardziej skomplikowanych rozwiązań.
Jak zainstalować kondensator jako sztuczną fazę
Przygotowanie do instalacji kondensatora jako sztucznej fazy zaczyna się od zebrania niezbędnych materiałów. Należy zaopatrzyć się w kondensatory o odpowiedniej pojemności, które będą dopasowane do obciążenia silnika. Warto również przygotować narzędzia, takie jak wkrętaki, szczypce oraz przewody elektryczne. Przed rozpoczęciem instalacji, zaleca się również zapoznanie się z dokumentacją techniczną silnika oraz schematami połączeń.
Podczas instalacji kondensatora, należy najpierw wyłączyć zasilanie i upewnić się, że wszystkie elementy są odpowiednio zabezpieczone. Następnie, podłącz dwa uzwojenia silnika do jednofazowej sieci, a kondensator do trzeciego uzwojenia. Ważne jest, aby zachować odpowiednią polaryzację kondensatora oraz upewnić się, że wszystkie połączenia są solidne i dobrze izolowane. Po zakończeniu instalacji, można włączyć zasilanie i przetestować działanie silnika.
Na koniec, przeprowadź testy, aby upewnić się, że silnik działa prawidłowo. Sprawdź, czy osiąga odpowiedni moment obrotowy i czy nie występują nieprawidłowości w pracy. Jeśli silnik nie działa zgodnie z oczekiwaniami, należy ponownie sprawdzić wszystkie połączenia oraz parametry kondensatorów.
Wymagane obliczenia i parametry kondensatora
Aby prawidłowo przerobić silnik trójfazowy na jednofazowy przy użyciu metody sztucznej trzeciej fazy, kluczowe jest wykonanie odpowiednich obliczeń dotyczących kondensatorów. Wybór właściwej pojemności kondensatora jest niezbędny, aby uzyskać odpowiednie przesunięcie fazowe. Zazwyczaj, kondensatory powinny być dobrane tak, aby ich pojemność wynosiła od 70 do 100 mikrofaradów na każdy 1 kW mocy silnika. Wartości te mogą się różnić w zależności od specyfiki silnika oraz jego obciążenia.
Podczas obliczeń należy również uwzględnić parametry znamionowe silnika, takie jak jego moc, napięcie i częstotliwość. W przypadku silników trójfazowych, które mają być zasilane z jednofazowej sieci, ważne jest, aby kondensatory były w stanie wytrzymać napięcie robocze oraz zapewnić odpowiednią moc reaktywną. Właściwe dopasowanie kondensatorów pozwoli na uniknięcie problemów z momentem obrotowym oraz stabilnością pracy silnika.

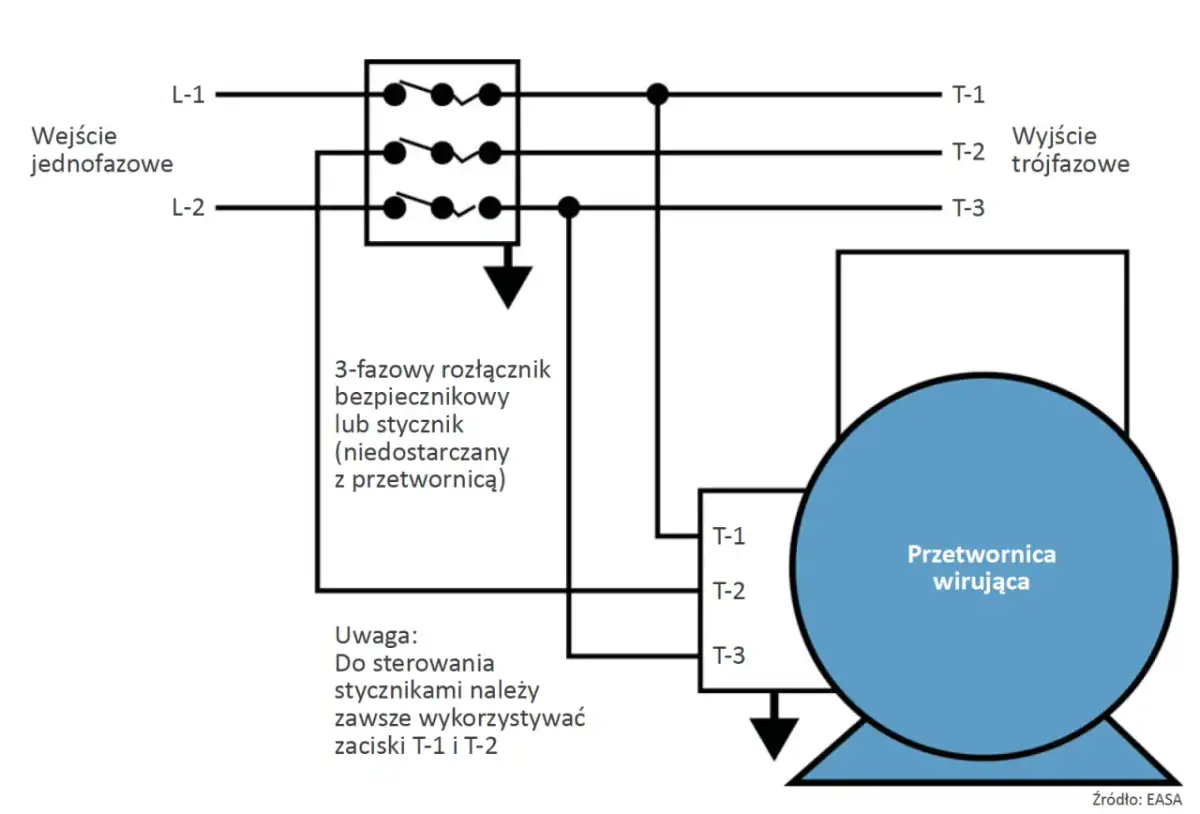

Jak zbudować rotacyjny konwerter fazowy krok po kroku
Budowa rotacyjnego konwertera fazowego wymaga odpowiednich materiałów oraz narzędzi. Podstawowe komponenty to silnik trójfazowy, kondensatory, przełącznik, a także dodatkowe akcesoria, takie jak przewody, złącza i obudowa. Silnik trójfazowy powinien być odpowiednio dobrany do mocy, jaką ma dostarczać konwerter. Warto również zaopatrzyć się w narzędzia do montażu, takie jak wkrętaki, szczypce oraz narzędzia do cięcia przewodów.
Proces budowy rotacyjnego konwertera fazowego można podzielić na kilka kroków. Na początku należy zamontować silnik trójfazowy w stabilnej obudowie, zapewniając odpowiednią wentylację. Następnie, kondensatory powinny być podłączone do silnika zgodnie z zaleceniami producenta, co pozwoli na uzyskanie odpowiedniego przesunięcia fazowego. Po podłączeniu wszystkich elementów, warto przeprowadzić dokładne sprawdzenie, aby upewnić się, że wszystkie połączenia są solidne i dobrze zabezpieczone.
Po zakończeniu budowy, należy przeprowadzić testy działania konwertera. Warto zwrócić uwagę na stabilność zasilania oraz moment obrotowy silnika. Jeśli podczas testów wystąpią jakiekolwiek problemy, należy dokładnie sprawdzić wszystkie połączenia oraz parametry kondensatorów, aby upewnić się, że są one prawidłowo dobrane.
Zalety i wady użycia rotacyjnego konwertera fazowego
Rotacyjny konwerter fazowy ma wiele zalety, które przyciągają użytkowników. Przede wszystkim, umożliwia zasilanie wielu maszyn jednocześnie, co jest szczególnie korzystne w warsztatach czy zakładach przemysłowych. Dzięki temu, że konwerter działa na zasadzie wytwarzania trzeciej fazy, można uzyskać pełną moc silników trójfazowych, co przekłada się na ich efektywność. Dodatkowo, rotacyjne konwertery są często bardziej niezawodne niż inne metody konwersji, takie jak kondensatory czy VFD.
Jednakże, istnieją również wady związane z używaniem rotacyjnych konwerterów fazowych. Przede wszystkim, ich koszt może być stosunkowo wysoki, co może zniechęcać do ich zakupu. Dodatkowo, konwertery te wymagają stałego zasilania, co oznacza, że będą generować koszty eksploatacyjne nawet wtedy, gdy nie są używane. Warto również pamiętać, że rotacyjne konwertery mogą być głośniejsze w porównaniu do innych rozwiązań, co może być problematyczne w niektórych zastosowaniach.
Czytaj więcej: Ile kosztuje przekładka silnika? Sprawdź, jak uniknąć wysokich kosztów naprawy
Sposób 3: Przemiennik częstotliwości (VFD) - nowoczesne rozwiązanie
Przemiennik częstotliwości (VFD) to nowoczesne rozwiązanie, które umożliwia przerobienie silnika trójfazowego na jednofazowy. VFD działa na zasadzie konwersji prądu jednofazowego na prąd stały, a następnie przekształca go z powrotem na prąd trójfazowy o zmiennej częstotliwości. Dzięki temu, silnik może pracować z różnymi prędkościami, co zwiększa jego elastyczność i efektywność. VFD jest szczególnie przydatny w zastosowaniach, gdzie wymagana jest precyzyjna kontrola prędkości obrotowej silnika.
Jedną z głównych zalet korzystania z VFD jest możliwość dostosowania parametrów silnika do specyficznych potrzeb. Dzięki regulacji częstotliwości i napięcia, można zoptymalizować pracę silnika, co prowadzi do oszczędności energii oraz zmniejszenia zużycia energii elektrycznej. Dodatkowo, VFD może chronić silnik przed przeciążeniem oraz innymi niekorzystnymi warunkami pracy, co zwiększa jego żywotność.
Jak skonfigurować VFD do pracy z silnikiem jednofazowym
Konfiguracja VFD do pracy z silnikiem jednofazowym zaczyna się od przygotowania odpowiednich parametrów. Należy upewnić się, że VFD jest odpowiednio dobrany do mocy silnika, a także że jego parametry znamionowe są zgodne z wymaganiami systemu. W pierwszym kroku, należy podłączyć zasilanie do VFD oraz podłączyć wyjście do silnika. Ważne jest, aby zachować odpowiednią polaryzację oraz dobrze zabezpieczyć wszystkie połączenia elektryczne.
W drugim kroku, przeprowadza się konfigurację parametrów VFD. W tym celu, należy ustawić odpowiednie wartości częstotliwości, napięcia oraz prądu, które będą odpowiadały specyfikacji silnika. Warto również skonfigurować funkcje zabezpieczające, takie jak przeciążenie czy ochrona przed zwarciem. Po zakończeniu konfiguracji, należy przetestować działanie VFD, aby upewnić się, że silnik pracuje prawidłowo.
Na koniec, warto przeprowadzić testy działania całego systemu. Należy zwrócić uwagę na stabilność pracy silnika oraz jego reakcję na zmiany częstotliwości. Jeśli podczas testów wystąpią jakiekolwiek problemy, należy dokładnie sprawdzić ustawienia VFD oraz połączenia elektryczne, aby upewnić się, że wszystko działa zgodnie z oczekiwaniami.
Potencjalne problemy i rozwiązania podczas używania VFD
Podczas korzystania z VFD, mogą wystąpić różne problemy, które mogą wpływać na jego działanie. Jednym z najczęstszych problemów jest niestabilna praca silnika, która może być spowodowana nieprawidłowym ustawieniem parametrów VFD. W takim przypadku, należy upewnić się, że wartości częstotliwości i napięcia są zgodne z wymaganiami silnika. Innym problemem może być przegrzewanie się VFD, co może prowadzić do jego uszkodzenia. Warto zadbać o odpowiednią wentylację oraz chłodzenie urządzenia.
Innym potencjalnym problemem jest zakłócenie sygnałów elektrycznych, które mogą wpływać na działanie VFD. Aby zminimalizować ryzyko zakłóceń, warto stosować odpowiednie filtry oraz zabezpieczenia. W przypadku wystąpienia problemów z komunikacją między VFD a silnikiem, należy sprawdzić wszystkie połączenia oraz upewnić się, że są one dobrze zabezpieczone. Regularne przeglądy oraz konserwacja VFD pomogą w uniknięciu wielu problemów związanych z jego eksploatacją.
Innowacyjne zastosowania VFD w przemyśle i automatyce
W miarę jak technologia się rozwija, napędy o zmiennej częstotliwości (VFD) zyskują na znaczeniu w różnych zastosowaniach przemysłowych i automatyzacji. Oprócz konwersji silników trójfazowych na jednofazowe, VFD mogą być wykorzystywane do precyzyjnego sterowania prędkością i momentem obrotowym w systemach transportowych, wentylacji oraz pompach. Dzięki zastosowaniu VFD, możliwe jest nie tylko zwiększenie efektywności energetycznej, ale także optymalizacja procesów produkcyjnych, co prowadzi do redukcji kosztów operacyjnych i poprawy wydajności.
W przyszłości, inteligentne VFD będą integrowane z systemami IoT (Internet of Things), co umożliwi zdalne monitorowanie i zarządzanie urządzeniami. Dzięki temu, inżynierowie będą mogli na bieżąco analizować dane dotyczące pracy silników, co pozwoli na szybsze reagowanie na potencjalne awarie oraz na przewidywanie potrzeb konserwacyjnych. Takie podejście nie tylko zwiększy niezawodność systemów, ale także przyczyni się do zrównoważonego rozwoju, poprzez optymalizację zużycia energii i minimalizację odpadów. Warto zainwestować w rozwój technologii VFD, aby w pełni wykorzystać ich potencjał w nowoczesnym przemyśle.
